直線導軌的尺寸參數選擇
發布日期：2026-03-18

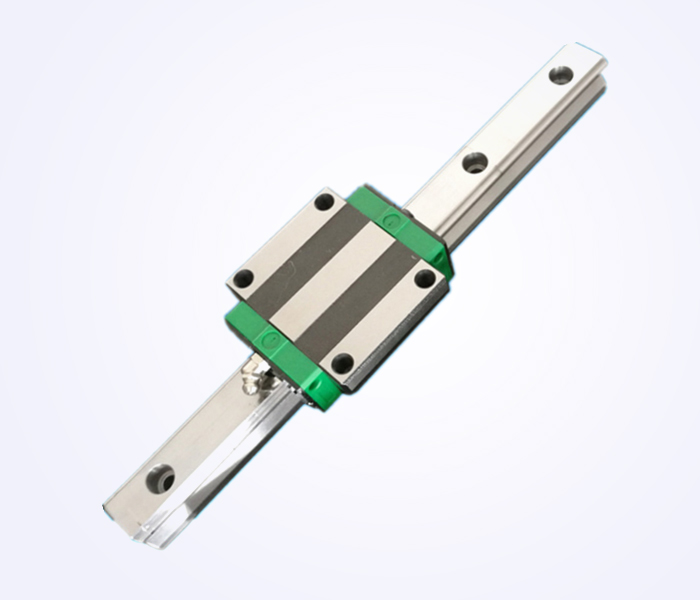

直線導軌作為機械傳動系統中的核心部件，其尺寸參數的精確選擇直接影響設備的定位精度、承載能力和使用壽命。本文將圍繞直線導軌的尺寸參數展開解析，幫助讀者了解如何根據實際需求選擇合適的導軌型號。
一、基本尺寸參數
直線導軌的尺寸參數主要包括寬度、高度、長度、滑塊尺寸以及安裝孔距等關鍵數據，導軌的長度通常支持定制化生產，標準品常見有500mm、1000mm、2000mm等長度選項。值得注意的是，超長導軌（如超過4000mm）需要考慮熱膨脹系數，一般建議預留0.05mm/m的熱膨脹間隙。滑塊尺寸則與導軌寬度相匹配，例如20mm寬導軌配套滑塊長度通常在53-80mm之間，具體取決于滑塊類型（標準型、加長型等）。
二、精度等級與負載參數
直線導軌的精度等級分為普通級（N）、高級（H）、精密級（P）和超精密級（SP），不同等級對應不同的尺寸公差。以25mm寬導軌為例，普通級的行走平行度公差約0.1mm/300mm，而超精密級可達0.005mm/300mm。精度選擇需結合設備需求，半導體設備通常要求SP級，而普通自動化設備選用H級即可。
負載能力由額定動載荷（C）和額定靜載荷（C0）表示。例如35mm寬導軌的額定動載荷可達30-50kN，是15mm窄軌的3-5倍。負載計算時需綜合考慮工作載荷、加速度沖擊及安全系數（一般取1.2-2.0）。特別要注意側向力矩載荷，當存在偏心負載時，應參照產品手冊中的力矩額定值進行校核。
三、安裝尺寸與配合公差
安裝孔距是容易被忽視的關鍵參數，以20mm寬導軌為例，安裝孔縱向間距通常為60mm，橫向孔距與導軌寬度一致。安裝面平面度要求一般為0.01mm/100mm，表面粗糙度Ra≤1.6μm。導軌與安裝基面的配合推薦采用H7/g6公差配合，過緊會導致導軌變形，過松則影響剛性。
預壓等級選擇也至關重要，分為輕預壓（C0）、中預壓（C1）和重預壓（C2）。高速輕載場合適合輕預壓，而高剛性要求的加工中心建議采用中預壓。
四、特殊環境適應性參數
在極端工況下，還需關注防塵、耐腐蝕等特殊參數。食品級設備需選擇不銹鋼材質導軌，其硬度可達HRC58-62。防塵方面，雙端密封滑塊比單密封型能提升3-5倍防塵效果，高溫環境（＞80℃）需選用特殊潤滑脂。
電氣絕緣型導軌是半導體設備的特殊需求，其絕緣電阻需≥100MΩ（500VDC測試）。防爆場合則要關注導軌的靜電導出設計，表面電阻應控制在10?-10?Ω范圍。
直線導軌的尺寸參數選擇是系統工程，需要綜合考量機械性能、環境因素和經濟性。設計初期就與供應商充分溝通，必要時可獲取免費樣品進行實測驗證。隨著直線導軌技術的進步，新型的緊湊型設計在保持同等負載下可將寬度減小，這為設備小型化提供了更多可能。
