機械設備中直線導軌的安裝及控制點
發布日期：2026-03-25

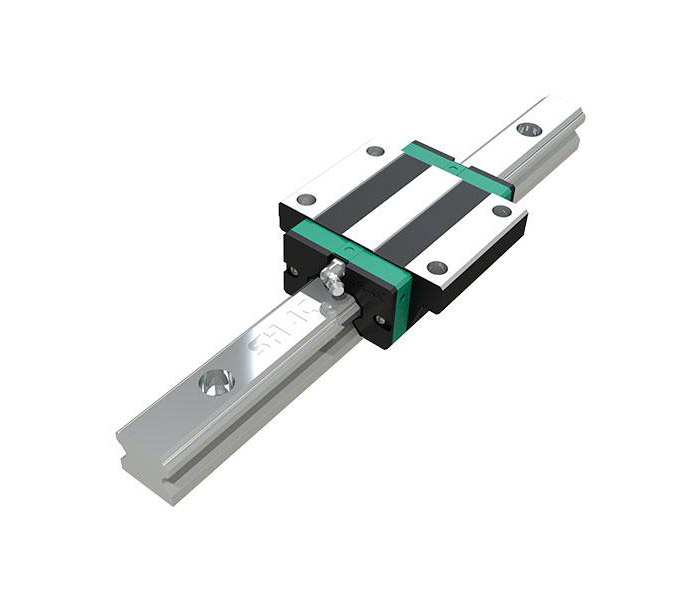

在機械設備中，直線導軌作為精密傳動部件的核心組件，其安裝質量直接影響設備定位精度和使用壽命。本文將闡述直線導軌的安裝流程及關鍵控制點，為工程技術人員提供實用指導。
一、安裝前準備工作
1、基礎面處理
安裝前需用酒精或丙酮徹底清潔機床底座安裝面，確保無油污、銹跡和毛刺。使用精密水平儀檢測基礎面平面度，普通機床要求≤0.02mm/m，高精度設備需控制在≤0.005mm/m。對于鑄鐵基礎面，建議采用刮研工藝處理，接觸斑點應達到12-16點/25×25mm2。
2、組件預檢測
使用激光干涉儀測量導軌基準側安裝面的直線度誤差，全長偏差不得超過0.01mm。用千分尺檢查導軌寬度尺寸公差，同一組導軌的寬度差應≤0.003mm。特別注意導軌滑塊預緊力檢測，標準預緊型滑塊啟動力矩通常為額定動載荷的1%-3%。
二、精密安裝工藝流程
1、基準側定位安裝
①先安裝基準側導軌，采用扭矩扳手按對角線順序分三次擰緊螺栓，扭矩值參照廠家標準。使用0.001mm分辨率千分表檢測導軌直線度時，應在導軌兩端和中間位置取至少5個測量點。
②采用光學平直儀校正時，先調整基準側導軌兩端等高，再通過中間支撐點消除自然撓度。
2、從動側導軌調整
①使用專用平行規將第二根導軌與基準導軌間距誤差控制在0.01mm以內，采用激光跟蹤儀配合六自由度調整平臺可使平行度達到0.005mm/m。
②預緊滑塊安裝時，應保持滑塊與直線導軌成90°垂直狀態緩慢推入。
三、關鍵控制要點
1、應力消除處理
安裝后需進行24小時自然時效處理，再用0.003mm塞尺檢查導軌與基礎面間隙。
2、運動精度檢測
使用動態測量系統檢測時，需包含以下指標：
①定位重復性：±0.002mm
②反向間隙：≤0.003mm
③行走平行度：0.01mm/1000mm
直線導軌智能系統通過內置振動傳感器和溫度檢測模塊，可實時監測導軌狀態。隨著直線電機技術的普及，導軌安裝將向無接觸、自校正方向發展，但現階段機械式導軌仍是大多數工業設備的方案。
