直線導軌如何根據精度等級進行針對性調試
發布日期：2026-04-01

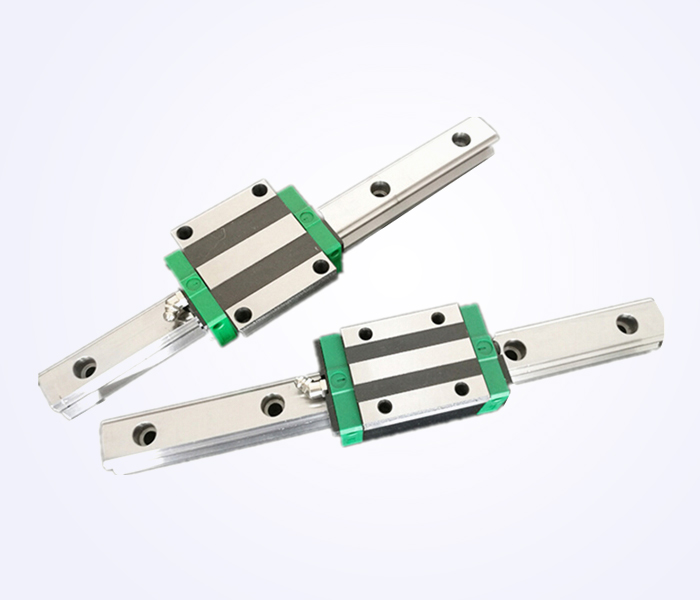

在工業自動化設備中，直線導軌作為核心傳動部件，其精度直接決定了設備的定位穩定性與重復運動可靠性。其產品覆蓋從普通級到超精密級的不同精度等級，而針對不同精度導軌的調試方法也各有側重。本文將結合工程實踐，系統闡述如何根據精度等級差異進行針對性調試，并分析典型應用場景中的技術要點。
一、精度等級劃分與核心參數解析
直線導軌的精度等級通常分為五級：普通級（C級）、高級（H級）、精密級（P級）、超精密級（SP級）及超高精密級（UP級）。不同等級的核心差異體現在三項關鍵參數：
1、行走平行度
UP級可達1μm/300mm，而C級允許5μm/300mm
2、高度變動量
SP級控制在±3μm內，H級則為±7μm
3、預壓等級
高精度導軌需采用中預壓或重預壓（P4-P5），普通級則多用輕預壓（P0）
二、分級調試技術要點
1、普通級（C級）導軌調試
適用于自動化輸送線、包裝設備等場景：
①基礎校準
使用0.02mm/m水平儀調整安裝基準面，采用百分表檢測滑塊行走偏差
②間隙補償
通過側面頂絲調整導軌副間隙，確保0.03-0.05mm的合理游隙
③負載測試
施加額定負載1.2倍的重物進行8小時跑合，監測溫升不超過15℃
2、精密級（P級）導軌調試
適用于CNC加工中心、測量?jī)x器等設備：
①激光干涉儀校準
需使用±1μm精度的激光測量系統，進行全行程位置誤差補償
②溫度控制
環境溫度需穩定在20±1℃，每米導軌溫差不超過0.5℃
③動態剛度測試
通過振動分析儀檢測固有頻率，確保系統剛度＞100N/μm
3、超精密級（UP級）導軌調試
適用于光刻機、納米級測量設備：
①氣浮平臺輔助安裝
采用0.1μm級氣浮平臺作為臨時基準
②分子級清潔
裝配環境需達到ISO Class 3潔凈度，使用半導體級無塵布清潔軌道
③主動補償系統
集成壓電陶瓷促動器，實時修正直線導軌形變誤差
三、典型問題解決方案
1、中段下沉現象
在10米以上長導軌調試中，可采用有限元分析預變形技術，提前補償重力變形量。
2、異響問題診斷
高精度導軌出現異響時，往往需要檢查滾珠直徑分組匹配度。
3、熱變形補償
對于SP級導軌，建議每50mm布置一個溫度傳感器，建立熱誤差模型。
隨著工業4.0的發展，直線導軌調試正從經驗導向轉向數據驅動。通過數字孿生技術實現虛擬調試，或?qū)⒊蔀榇_保精度的新范式。
