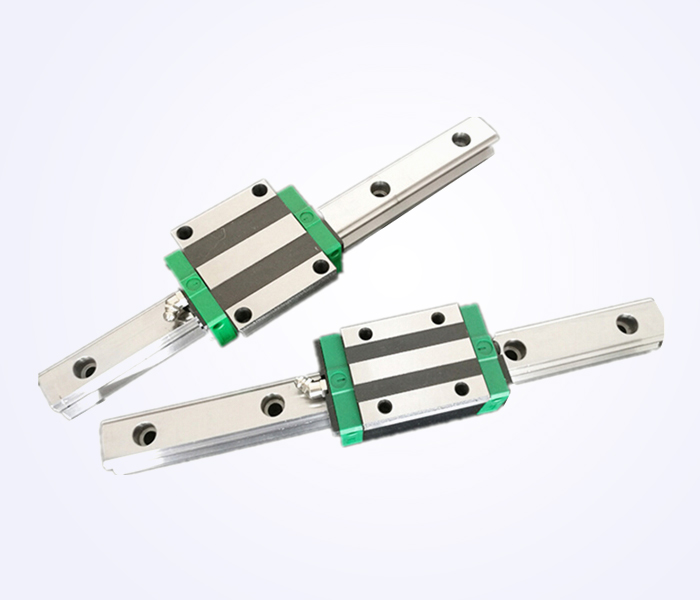

精密原裝線性導軌GEW滑軌
產品類別：GEW-SA系列
優勢特點：原裝線性導軌GEW臺灣鼎翰SHAC(15/20/25/30/35)SA的工作原理并不復雜，線性滑軌的目的是讓曲線的運動變?yōu)橹本€運動。所以，線性滑軌利用自身的兩個基本元件來打到這個目的。第一個局勢起到導向作用的固定元件，其二就是主導運動的移動元件。
- 產品說明：
低組裝GE系列線性滑軌特點：

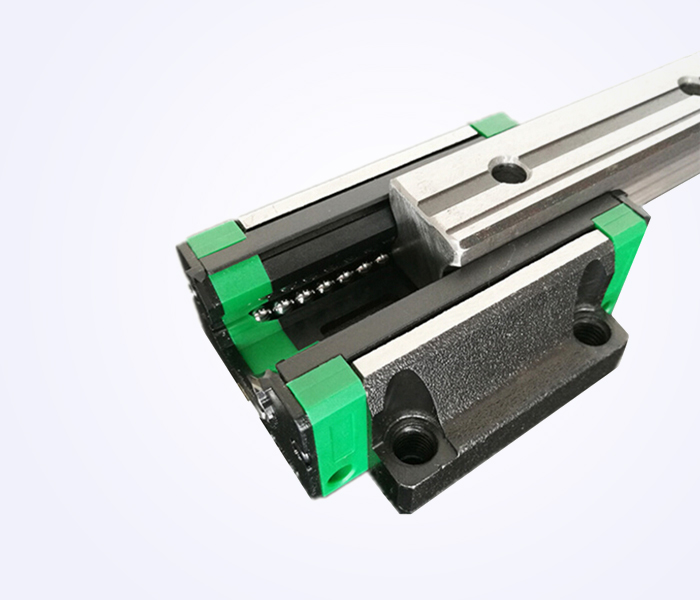

GE系列使用的是四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求；加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。
【出色的平面行走精度】
采用徑向方向負荷能力較強的鋼球接觸結構，因此承受徑向載荷作用時徑向方向上的變位量較少，可以獲得穩定的行走精度。
【自動調心能力】
由于鼎翰SHAC獨特的圓弧溝槽的正面組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。
【小型化、重負荷】
因?yàn)閿嗝娓叨鹊偷男⌒突O(shè)計的類型具有在徑向方向上承重能力強的鋼球接觸構造，所以最適合于水平導向部。

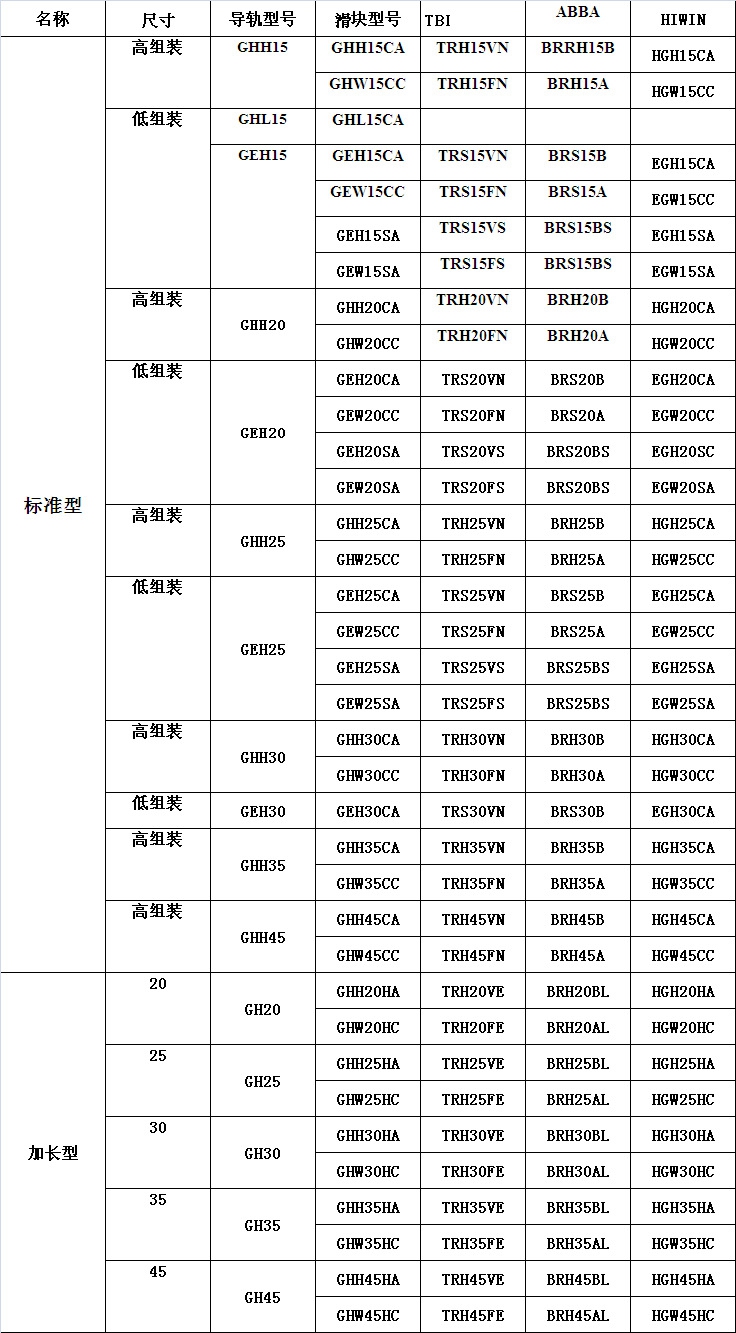

臺灣GRH-HA系列鼎翰SHAC滾柱直線滑軌GRH(20/25/30/35/45/55/65)HA優點是接觸面積范圍廣、承載負荷大、靈敏度高。從床身尾部看，支架與滾柱置于平面導軌的頂面和側面，為了獲得高精度，在機床工作部件和支架內面之間，設置一塊楔板，使預加負載作用于支架的側面。楔板的工作原理與斜鐵相似，工作部件的重量作用于支架的頂面。鼎翰SHAC、TBI、ABBA、上銀HIWIN型號互換表：
原裝臺灣鼎翰SHAC線性導軌GEW(15/20/25/30/35)SA的工作原理并不復雜，線性滑軌的目的是讓曲線的運動變?yōu)橹本€運動。所以，線性滑軌利用自身的兩個基本元件來打到這個目的。第一個局勢起到導向作用的固定元件，其二就是主導運動的移動元件。產品規格說明：
GE系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于互換性型之組合精度目前已達到一定的水平，對不需配對安裝線性滑軌的客戶而言，是一項便利的選擇。 GE線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
